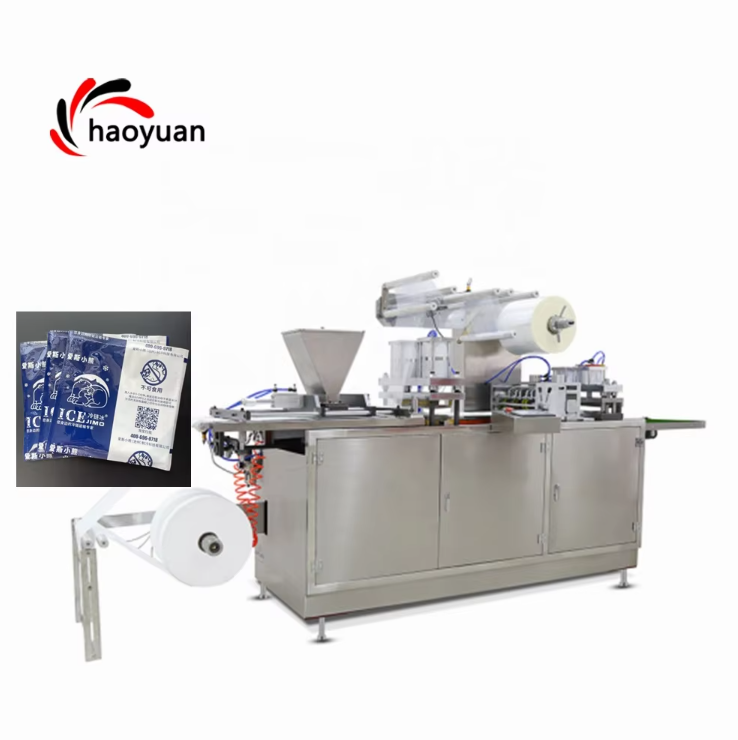

製氷袋製造機は、どのようにして効率的に製氷袋を生産するのでしょうか？

フィルムの取り扱いと張力制御が生産速度を決める理由

アイスバッグ製造機は、通常LDPEまたは平坦性・しわのなさが求められる多層構造のロールフィルムから始まります。フィルムの張力が変動すると、ポーチの長さが変わり、シール領域の位置もずれます。その結果、シールの位置がずれてフィルムが無駄になるのです。効率的な生産ラインでは、センサーによる自動張力制御を用いて、アンワインダーの送り速度をリアルタイムで調整します。浙江省のある冷却パックメーカーでは、ロールフィルムのブレーキにわずかなばらつきがあったため、数百サイクルごとにポーチ幅が約1ミリメートル縮んでしまう事象が発生しました。現場のオペレーターは、原因がアンワインダーにあることに気づくまで、切り出しステーションを繰り返し調整していました。張力ループのチューニングが完了した後、フィルムのロスが減少し、機械は目標のポーチ長さを安定して維持できるようになりました。

材料を無駄にせずポーチを成形する

成形部では、平らなフィルムをチューブ状または三方シールのポーチ状に成形します。カラーや成形ショルダーは、フィルムの幅と厚さに合わせる必要があります。成形セットが摩耗していたり、位置がずれていたりすると、フィルムが不均一に折れ込み、シール付近に強度の弱い部分が生じます。高効率のアイスバッグ製造機では、小サイズと大サイズのバッグを長時間の停止を伴わずに切り替えられるよう、交換が容易な成形セットを採用しています。また、フィルムの送り長さは、クラッチではなくサーボモーターで制御されるため、バッグの長さが一定に保たれます。これは、後工程でバッグが自動的に計数・梱包される際に特に重要です。

充填精度がコストと品質の両立を支えます

充填ステーションは、効率性と製品品質が両立する工程です。アイスバッグには水、ゲル、または添加剤を含む液体が充填されます。容積式ピストン充填機または流量計を用いて、各ポーチに液体を正確に供給します。充填量が多すぎると、密封部に液体が飛び散ってシール不良を引き起こす可能性があります。逆に少なすぎると、ポーチが空っぽに見えるため、顧客から苦情が寄せられることがあります。サーボ駆動式の充填機では、ポーチが存在しない場合に充填を行わない「ノーバッグ・ノーフィル」センサーを搭載しており、無駄な充填を防ぎます。また、この工程では、シール部を乾燥させるためのドリップトレイやブローオフ装置を導入することで、より確実なシールが得られます。シール部が乾燥していれば、強固なシールが形成され、後工程での漏れも大幅に減ります。

シールおよび冷却工程は、漏れを防止する最後の砦です。

充填後、上部シールはパウチを完全に密閉する必要があります。加熱式シールジョーが一般的ですが、その温度と圧力はフィルム構造に合わせる必要があります。ジョーの温度が高すぎるとフィルムが溶けてしまうことがあります。逆に低すぎるとシールが剥がれやすくなります。高効率な生産ラインでは、PID制御式温度コントローラーを用いて、ジョー温度を狭い範囲内に安定的に維持します。その後、シールはカッターに到達する前に材質を固定するための冷却バーを通過します。適切な冷却が行われないと、まだ柔らかいシールが液体の重量で伸びたり、開いたりしてしまうことがあります。中国・浙江省南部における医療用冷却パックのプロジェクトでは、生産チームが摩耗した冷却バーによりシールの冷却が不均一になっていることを発見しました。その結果、わずかではありますが一定の漏れが発生し、バッグの充填後にのみ検出される状態となりました。冷却バーの交換およびシール圧力の調整により、漏れ率は再び許容限界内に収束しました。

カット・カウント工程：ターンストリップを完成品バッグへと仕上げる

カッターが連続するシートを個別のアイスバッグに分断します。回転式ナイフまたはギロチンカッターは、刃が鋭く、印刷されたレジストレーションマークと切断位置が同期していれば、良好な切断結果を得られます。切断位置が数ミリメートルずれると、バッグの縁が不均一になったり、シール部を切り取ってしまうことがあります。高効率な機械では、印刷マークやシールラインを読み取るセンサーを備えており、切断位置を自動で調整します。切断されたバッグはその後、カウント・スタッキングステーションへ送られます。一部の生産ラインでは単純なカウンターを用いますが、他のラインではパッキング前にビジョンシステムでバッグの数量を確認しています。数量の誤差は些細に思えるかもしれませんが、正確な数量を注文する小売業者や医療機関との間で、高額なトラブルを招く可能性があります。

ライン内検査および包装：最後のボトルネックを解消

製氷袋製造機の最終工程には、漏れ検出、重量チェック、および包装が含まれます。漏れ検出装置は、充填済みの袋を柔らかいローラーで挟んで圧縮し、ピンホールなどの微小な漏れを検出します。自動検重機（チェックウェイザー）は、設定重量範囲から外れた袋を自動的に除外します。品質管理の観点から、多くのメーカーがプロセス管理のためにISO 9001を導入しており、各ロットごとに検査する完成袋の数量を決定する際には、ISO 2859-1に基づく抜取検査計画を採用しています。これらの規格は優れた機械設計を代替するものではなく、あくまで工場内で製品出荷前に問題を早期に発見・対応するための補完的手段です。検査を通過した袋は、そのまま段ボール箱に直接詰められるか、またはバンドルステーションへ送られます。

以下の表は、基本的な間欠式製氷袋製造機と連続運転式ラインとを、主要な性能項目について比較したものです。

豪園（ハオユアン）社は、同様の効率化原則を軸に包装機械事業を展開しています。同社の製品ラインアップには、縦型包装機、ピローケース包装機、およびポーチ関連機器が含まれます。こうした実績は、アイスバッグ製造機への応用にも非常に適しており、フィルム取り扱い、シール制御、インライン検査といった要素に対する同社のこだわりがそのまま活かされます。生産性の向上や漏れの低減を目指すメーカーにとって、個別の工程が単独で動作するのではなく、全体として統合されたシステムとして設計されたラインは、より一貫性の高い結果をもたらします。
