블리스터 포장 장비의 작동 원리

블리스터 포장 장비의 핵심 기능 및 성형-충진-밀봉 공정 블리스터 패키지 장비

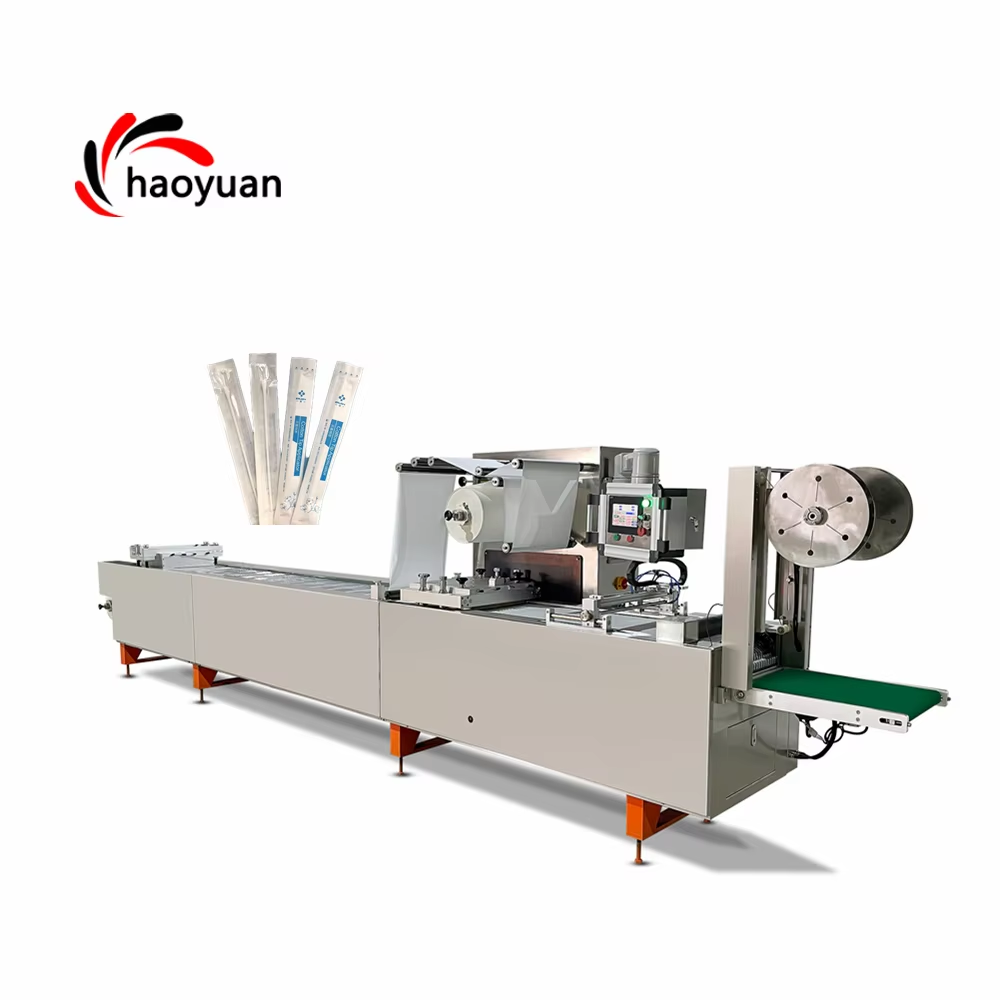

무엇인가 블리스터 포장 장비 ?

블리스터 포장 기계는 우리가 보는 알약, 사탕 또는 소형 전자기기를 담고 있는 작은 플라스틱 포켓을 제작하는 전체 과정을 처리합니다. 이 시스템은 플라스틱이 개별 셀로 성형되는 열성형(Thermoforming) 단계를 포함하여 여러 단계로 작동되며, 이후 정밀한 충전 작업을 통해 각 셀에 필요한 만큼만 내용물을 채우고, 마지막으로 내용물을 단단히 밀봉하는 공정이 뒤따릅니다. 이러한 포장 방식이 효과적인 이유는 습기나 먼지의 유입, 운송 중 발생할 수 있는 파손으로부터 제품을 보호하는 장벽 역할을 하기 때문입니다. 구성 부품을 살펴보면, 실제 블리스터 형태를 만드는 성형 다이(Forming Dies)라는 특수 몰드가 있습니다. 다음으로는 각 포켓에 정확하게 제품을 공급하는 계량 장치(Dosing Mechanism)가 작동하며, 마지막으로 가열된 밀봉판이 블리스터 시트를 금속 호일이나 플라스틱 커버에 눌러붙여 우리가 익히 아는 단단한 밀봉 효과를 만들어냅니다.

주요 기술적 특징 및 장점 블리스터 포장 장비

최신 블리스터 포장 장비의 기능:

• 소재 다기능성 : PVC, PET, 알루미늄 및 콜드 포밍 호일을 가공함
• 속도 최적화 : 고속 회전식 모델이 분당 최대 1,200개의 블리스터를 처리함
• 마이크로프로세서 제어 : 일관된 밀폐를 위해 ±0.2°C의 온도 안정성 유지
• 통합 품질 검사 : 시각 시스템 및 중량 센서를 사용하여 불량 포장 자동 제거

이러한 기능을 통해 수작업 방식 대비 자재 폐기물을 18~22% 절감할 수 있으며, 제약 제조사가 FDA 및 GMP 규정 기준을 충족하는 데 도움을 줌.

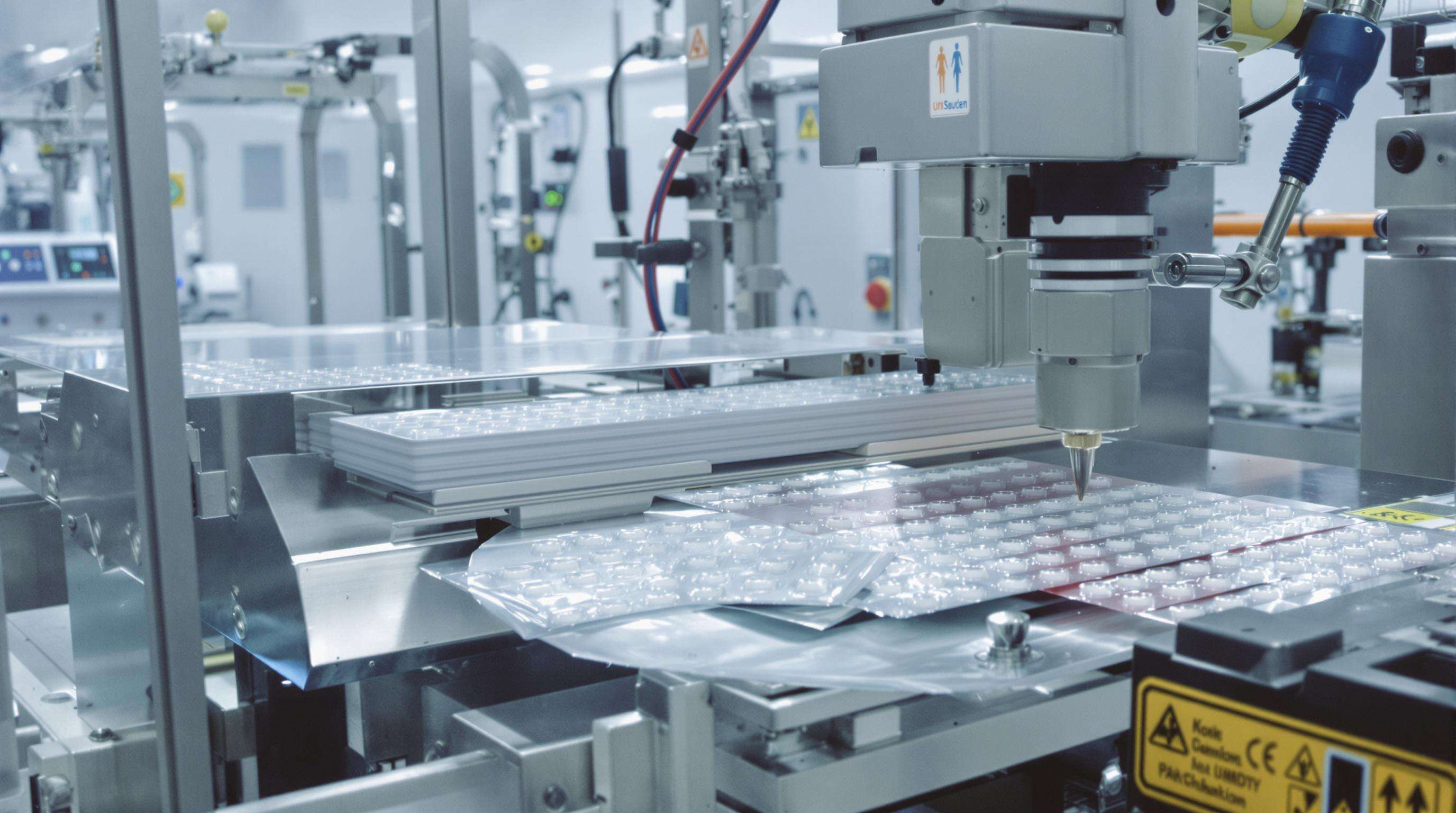

블리스터 포장에서의 성형-충진-밀봉 공정 개요

폼필씰(FFS) 작업 공정은 다음과 같은 4단계로 구성됩니다:

1. 열형조각 폴리머 시트를 140–160°C까지 가열하여 진공 성형하여 캐비티 형태로 제작
2. 제품 로딩 로봇 메커니즘을 통해 정확하게 정제 또는 부품을 블리스터에 삽입
3. 뚜껑 밀봉 알루미늄 호일 또는 플라스틱 필름을 30–50psi 압력에서 150–180°C의 온도로 접합
4. 펀칭 유압식 정밀 절단기를 사용하여 ±0.1mm 정확도로 개별 블리스터 단위로 절단

이 완전 자동화된 공정은 민감한 제품과의 직접적인 인체 접촉을 제거하며 검증된 시스템에서는 결함률이 0.1% 미만에 달성됩니다.

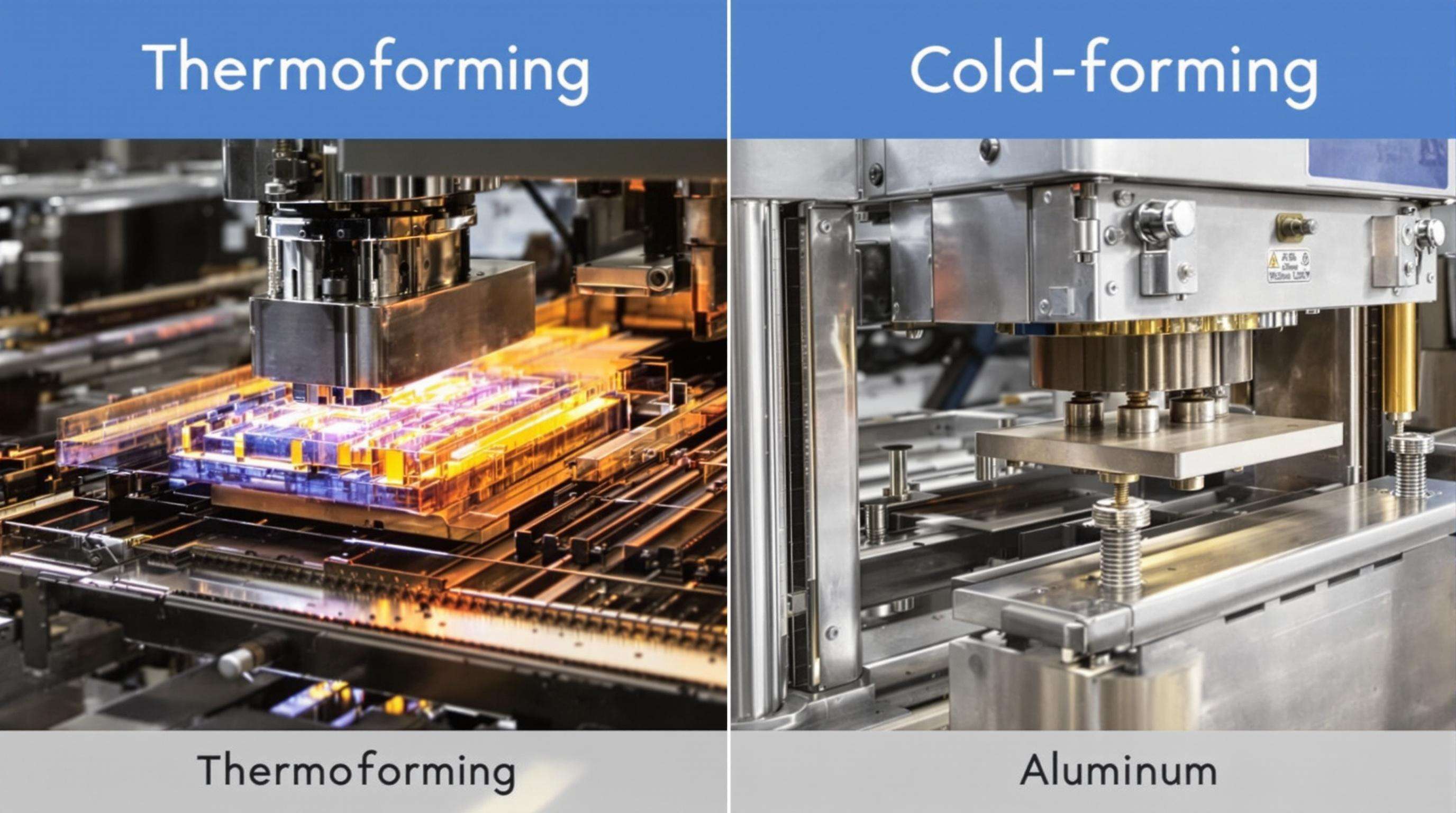

열성형 대 냉간성형: 작동 원리 및 소재 고려사항

열을 이용한 열성형: 블리스터 포장 작동 메커니즘 및 온도 조절

열성형 블리스터 포장 공정은 열가소성 시트를 약 140~180도 섭씨까지 가열하여 작업이 가능할 정도로 부드러워질 때 시작됩니다. 이 가열 과정을 통해 플라스틱을 유연하게 만들어 필요한 다양한 형태로 성형할 수 있게 합니다. 온도 조절이 매우 중요한데, 이는 재료가 과도한 열로 인해 분해되지 않으면서 금형 내에서 고르게 퍼질 수 있도록 하기 위함입니다. 대부분의 제조사에서는 약 ±2도 이내의 온도를 열전대 센서를 사용하여 일정하게 유지합니다. 이러한 센서는 플라스틱이 각 단계에서 머무는 시간을 조절하여 성형 중 캐비티가 형성되는 동안 너무 빨리 식는 것을 방지합니다. 그 결과 모든 배치에서 구조적으로 거의 동일한 제품이 생산되는데, 이는 생산 라인에서 품질 관리 측면에서 매우 중요합니다.

성형 방법: 공기 압력, 플러그 어시스트 및 깊이 사양

현대의 열성형 장비는 보통 양압 공기와 플러그 보조 기능을 결합하여 정확하게 작업을 수행합니다. 공기압은 캐비티 형상 형성에 사용되며, 특히 깊은 부품을 제작할 때 플러그 보조 기능이 효과적으로 작용합니다. 이러한 방식은 60mm 이상의 깊이까지도 제품 벽면 두께를 비교적 일관되게 유지하면서 성형할 수 있습니다. 제조사가 진공 압력을 약 0.6에서 0.8바 사이로 설정하고, 플러그의 이동 거리를 성형 과정에 맞게 프로그래밍하면, 최종적으로 ±0.3mm 정도의 정밀도를 갖는 부품을 제작할 수 있습니다. 이러한 정밀도는 의약품 제조에서 매우 중요하며, 미세한 편차라도 문제가 될 수 있습니다.

블리스터 포장의 냉간 성형 공정: 정밀성과 차단 효과의 이점

냉간 성형은 알루미늄 라미네이트를 상온에서 약 200~300kN의 큰 압력을 가하여 형태를 만드는 공법입니다. 이는 열을 사용하지 않고 필요한 영구적인 캐비티를 형성합니다. 의약 용도로는 특히 중요한데, 이는 열에 민감한 유효 성분이 열 손상으로부터 보호받을 수 있기 때문입니다. 가공 후의 특성에 대해 말하자면 알루미늄 라미네이트는 환경적 요소에 대해 뛰어난 보호 성능을 제공합니다. 시험 결과에 따르면 수분 투과율이 하루에 평방미터당 0.01g 이하로 유지되며, 산소 투과율 또한 하루에 평방미터당 0.005㎤ 이하로 억제됩니다. 참고로 이 수치는 유사한 적용 분야에서 일반적으로 사용되는 표준 PVC 소재 대비 약 7배 우수한 수준입니다.

냉간 성형된 블리스터에서의 재료 적합성 및 효율성

냉간성형 블리스터는 의약품의 필수적인 차단 성능을 달성하기 위해 오직 알루미늄-PVC-PCTFE 라미네이트만을 사용합니다. 이러한 생산 라인은 최대 용량의 90%로 가동되며, 평균적으로 75%의 가동률을 보이는 열성형 시스템보다 우수한 성능을 보입니다. 불량 패키지가 30% 적으며, 질소 충전이나 이차 포장에 대한 필요성이 줄어드는 등 전체적인 효율성이 더 높지만, 소재 비용이 증가한다는 단점이 있습니다.

충전 및 밀봉 기술 블리스터 포장 장비

정밀 계량 및 충전 기술 블리스터 패키지 장비

현대식 블리스터 기계의 자동 계량 시스템은 진동 피더, 회전식 브러시 및 정렬 가이드를 사용하여 정확한 알약 또는 캡슐 배치를 보장합니다. 이러한 시스템은 99.5% 이상의 계량 정확도를 달성하여 충전 부족이나 과다 충전을 방지합니다. 분당 100~800개의 블리스터를 처리할 수 있으며, 의약품 제조에 필수적인 높은 수준의 위생 기준을 유지합니다.

열 밀봉 대 냉간 밀봉: 내구성, 비용 및 적용 차이

요즘 대부분의 블리스터 포장 공정은 열 밀봉 방식을 사용하며, 전체 생산량의 약 4분의 3을 차지하고 있습니다. 이 방식은 알루미늄이나 플라스틱 같은 소재를 블리스터 팩의 기초에 고정시키기 위해 120도에서 180도 사이의 열과 압력을 가하는 과정으로, 누구나 원하는 견고하고 위변조 방지 기능이 있는 밀봉을 만들어냅니다. 열에 민감한 제품의 경우 대신 냉간 밀봉 방식을 사용할 수 있습니다. 이 방법은 가열 없이 압력만으로 작동하는 특수 압력 감응성 접착제를 사용하므로 고온에서 변질될 수 있는 특정 비타민이나 보충제와 같은 제품에 적합합니다. 물론 이러한 편의성에는 전통적인 방식보다 단위당 약 15~20% 더 높은 비용이 수반됩니다. 어떤 방식을 선택할지 결정할 때 제약 용도로 매우 견고한 밀봉이 필요한 경우 제조업체는 일반적으로 열 밀봉을 선택하지만, 섬세한 성분을 그대로 보존하는 것이 가장 중요한 경우에는 냉간 밀봉이 선호됩니다.

접착제 실링 및 기타 대체 실링 기술

열을 가하지 않으면서도 견고한 실링이 필요한 상황에서는 접착제 실링이 상온에서 작동합니다. 특정 접착제는 열 손상을 유발하지 않고 섬세한 소재에 달라붙습니다. 최근 들어 초음파 실링 기술이 주목받고 있는데, 이는 열을 직접 가하는 대신 마찰을 통해 국부적으로 열을 생성합니다. 또한 산소를 자체적으로 소비하는 새로운 하이브리드 접착제도 등장하고 있습니다. 이러한 기술들은 시간이 지나도 성분이 안정되도록 유지하는 데 도움이 되며, 특히 쉽게 분해되는 제품에는 매우 중요합니다. 동시에 이러한 방법들은 수분과 산소의 침투를 확실히 막아 제품의 유통기한과 품질 유지에 큰 영향을 미칩니다.

자동화 및 현대 기술 발전 블리스터 포장 장비

자동화 기술의 블리스터 포장 기계 통합

최신 블리스터 포장 기계는 제품 포장 방식을 혁신적으로 변화시킨 스마트 연결 시스템으로 발전했습니다. 로봇 팔이 섬세한 작업을 수행하고, PLC(프로그래머블 로직 컨트롤러)가 복잡한 작업 공정을 관리하며, 산업용 IoT 센서들이 전 생산 과정에서 실시간 데이터를 수집합니다. 요즘 대부분의 제조사들은 신규 라인의 약 2/3에 클라우드 기반 대시보드를 설치하여 성능 지표를 실시간으로 모니터링하고 있습니다. 이러한 자동화는 과거 수작업 인력의 약 40%를 절감하며, 장시간의 생산 런에서도 ±0.3mm 이내의 정밀한 사양을 유지할 수 있습니다. 전반적인 작업 과정에서 다양한 센서들이 필름 장력 수준과 밀봉 온도 등의 요소들을 모니터링하며 원자재가 약간 변동되더라도 즉시 교정하여 품질 일관성을 유지합니다.

지능형 기능이 생산 효율성에 미치는 영향

예측 분석 및 결함 실시간 감지와 같은 스마트 기술은 작업을 훨씬 효율적으로 만들어 줍니다. 기계 학습 기술은 이전의 성능 데이터를 분석하여 유지보수 시점을 예측함으로써 공장이 예상치 못한 고장을 방지할 수 있게 하며, 이로 인해 전체 다운타임을 약 30% 줄일 수 있습니다. 품질 관리 측면에서는 시각 시스템이 초당 400프레임의 빠른 속도로 모든 캐비티를 점검합니다. 이 시스템은 결함을 즉시 감지하므로 더 이상 수동 점검에 시간을 낭비할 필요가 없습니다. 밀봉 공정의 경우, 최신 시스템은 필름 소재의 두께에 따라 자동으로 압력 수준을 조정합니다. 이러한 미세한 조정 덕분에 장비 효율성 지표가 약 22% 향상됩니다. 또한 생산 라인 전환 시간은 요즘 15분 이내로 단축되었으며, 분당 300개 이상의 블리스터 팩을 제작하는 높은 생산 속도를 유지할 수 있습니다. 이러한 개선 사항들은 제조업의 운영 방식을 날로 변화시키고 있습니다.

높은 자동화와 유지보수 복잡성의 균형 조절

자동화는 확실히 생산 속도를 높여주지만, 유지보수 측면에서는 자체적인 문제를 동반하기도 합니다. 예측 분석을 활용한 스마트 시스템은 부품이 고장 나기 훨씬 전에 문제를 감지할 수 있는데, 때로는 최대 200시간 전에도 예측이 가능합니다. 이를 통해 유지보수 팀은 자정에 긴급 수리를 하기보다는 보다 여유 있는 시간대에 수리 일정을 계획할 수 있습니다. 모듈식 접근 방식도 작업을 훨씬 용이하게 해줍니다. 예를 들어, 열성형 공정 장치를 교체해야 할 경우, 기술자들은 전체 생산 라인을 멈추지 않고도 빠르게 해당 장치를 교체할 수 있습니다. 정기적인 기술 인력 교육 프로그램은 예기치 못한 다운타임을 유발하는 실수를 업계 보고서에 따르면 약 50%까지 줄일 수 있습니다. 또한 보조 시스템의 중요성도 간과해서는 안 됩니다. 예비 히터 요소 및 기타 중복 구성 부품은 다른 부분에서 문제가 발생하더라도 작업이 계속 진행될 수 있도록 보장합니다. 매일 수백만 개의 알약을 제조하는 기업의 경우, 생산 중단은 곧바로 손실로 이어지기 때문에 이러한 요소들을 적절히 고려하는 것이 제조 장비 선택 시 매우 중요합니다.

종류 블리스터 포장 장비 : 플랫, 회전 및 시스템 선택

플랫 스테이션과 회전 블리스터 포장기 비교

블리스터 포장 장비의 경우 시장에는 기본적으로 두 가지 주요 유형이 있습니다. 플랫 스테이션(가끔은 셔틀형) 기계와 로터리 시스템입니다. 플랫 스테이션은 직선상으로 왕복하는 금형을 사용하여 작동하므로 분당 약 80개의 블리스터 정도의 생산량이 필요한 소규모 생산 런에 적합합니다. 이러한 기계들의 가장 큰 특징은 다양한 포맷 간 전환이 용이하다는 점입니다. 일주일에 여러 번 제품 SKU를 변경하는 제조업체라면 이 기능이 매우 유용할 것입니다. 반면, 로터리 기계는 연속적으로 회전하는 캐리어 방식으로 작동합니다. 이러한 장비는 관성 문제를 줄이는 회전식 설계 덕분에 매분 600개 이상의 블리스터를 생산할 수 있습니다. 또한 동시에 여러 작업을 처리할 수 있어 예를 들어 라벨 인쇄와 뚜껑 부착을 동시에 수행하면서도 안정적인 생산 속도를 유지할 수 있습니다. 제약 또는 건강기능식품 산업에서 대규모 운영을 수행하는 기업의 경우 초기에 상당한 자본 투자가 필요하지만, 로터리 기계는 종종 더 높은 초기 비용을 감수할 만한 가치가 있습니다.

생산 요구에 따라 적절한 블리스터 포장 장비 선택하기

장비를 선택할 때는 하루에 어느 정도의 제품을 제조해야 하는지와 어떤 종류의 제품을 생산해야 하는지가 실제로 매우 중요합니다. 소형 평판 기계는 하루 생산량이 약 10만 유닛 이하일 경우에는 제조사에게 비용 측면에서 부담이 되지 않으면서도 유연성을 제공하므로 훌륭하게 작동합니다. 재료가 수분을 흡수하거나 산소에 노출되었을 때 반응하는 특성을 가진 경우, 예를 들어 가공 중 지속적인 질소 보호가 필요한 까다로운 발포 정제와 같은 경우에는 회전식 시스템이 보다 우수한 성능을 발휘합니다. ±0.1mm의 엄격한 공차를 요구하는 미세 정제 어레이 작업이 필요한 경우, 서보 구동 회전식 시스템은 공기압식 셔틀 모델에 비해 ±5%의 변동이 있을 수 있는 반면, 일반적으로 0.3% 이하의 충진 변동만으로 훨씬 더 나은 결과를 제공합니다. 하지만 유지보수 비용도 잊어서는 안 됩니다. 회전식 장비는 일반적으로 연간 유지보수 비용이 더 많이 들며, 이는 40~60% 정도 더 비용이 발생할 수 있으므로 장기간 이러한 시스템을 도입하기 전에 적절한 투자수익률(ROI) 계산을 수행하는 것이 필수적임을 의미합니다.

자주 묻는 질문

블리스터 포장 기계의 주요 유형은 무엇입니까?

블리스터 포장 기계의 주요 유형에는 소규모 생산에 적합한 플랫 스테이션(셔틀) 기계와 고속 기능으로 대규모 작업에 가장 적합한 로터리 시스템이 있습니다.

왜 블리스터 포장이 효과적인가요?

블리스터 포장은 운송 중 습기, 먼지, 사고 파손으로부터 내용물을 보호하는 장벽을 형성하기 때문에 효과적입니다.

블리스터 포장에서 열성형과 냉간성형은 어떻게 다른가요?

열성형은 플라스틱 시트를 가열하여 캐비티를 형성하는 반면, 냉간성형은 상온에서 압력을 사용하여 알루미늄 라미네이트를 성형하여 우수한 차단 보호 기능을 제공합니다.

블리스터 팩 장비를 선택할 때 어떤 요소를 고려해야 합니까?

적절한 블리스터 포장 기계를 선택할 때 생산량, 재료 특성, 특정 제품 요구 사항 및 유지보수 비용을 고려해야 합니다.
